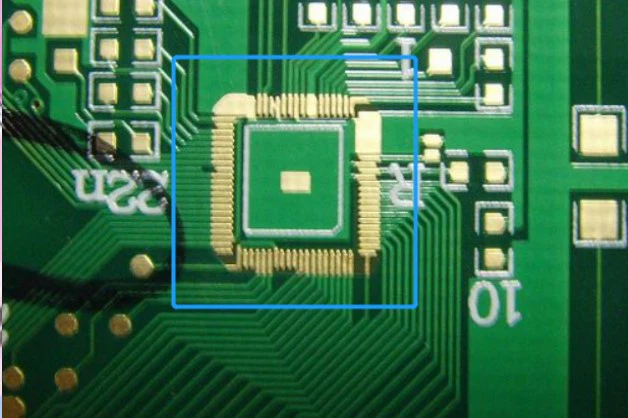

Dua jenis proses rawatan permukaan untuk papan Ikatan

Mengikut cara rawatan permukaan, ia boleh dibahagikan kepada 2 jenis berikut: Emas Rendaman, Ni/Pd/Au.

Emas Rendaman

Ketebalan pemendapan nikel ialah 120 ~ 240 μinci (kira-kira 3 ~ 6μm) , dan emas ialah 2 ~ 4μinci (0.05 ~ 0.1μm)

Kelebihan: 1. Permukaan PCB Emas Rendaman adalah sangat rata dan coplanar, yang sesuai untuk permukaan sentuhan kunci.

2. Kebolehmaterian deposit emas adalah sangat baik, dan emas akan cepat cair ke dalam pateri cair untuk membentuk sebatian logam.

Kelemahan: kos tinggi, dan kawalan ketat parameter proses (permukaan logam licin, parameter ikatan yang ketat, dsb.) diperlukan untuk mencapai kesan ikatan yang baik. Permukaan PCB yang disepuh adalah mudah untuk menghasilkan manfaat plat hitam (kakisan nikel), yang menjejaskan kebolehpercayaan kimpalan akhir dan masalah penyamarataan.

Ni/Pd/Au

Ketebalan nikel ialah 120~240μInci (kira-kira 3-6 um) , ketebalan paladium ialah 4~2{{10}}μ Inci (kira-kira 0.1 ~0.5 um）; Ketebalan emas ialah 1-4 μinci（0.02~0.1 um）

Kelebihan: Berbanding dengan emas rendaman, emas palladium nikel berkesan boleh menghalang masalah kebolehpercayaan sambungan yang disebabkan oleh kecacatan cakera hitam, dan digunakan secara meluas dalam produk pertengahan dan mewah.

Kelemahan: Walaupun emas nikel paladium mempunyai banyak kelebihan, paladium adalah mahal dan mahal. Keperluan kawalan proses adalah ketat.
