Papan Radar Gelombang Milimeter

PCB radar gelombang milimeter ialah papan litar yang digunakan khas untuk aplikasi radar gelombang milimeter. Ciri-cirinya terutamanya termasuk aspek berikut.

1. frekuensi tinggi: PCB radar gelombang milimeter biasanya menggunakan penghantaran isyarat frekuensi tinggi, yang membolehkan ia mengukur jarak, kelajuan dan maklumat lain objek sasaran dengan ketepatan yang tinggi.

2. Kualiti bahan yang tinggi diperlukan: kerana ia digunakan untuk produk frekuensi tinggi, radar gelombang milimeter PCB memerlukan bahan dengan pemalar dielektrik yang rendah dan kehilangan yang rendah, di samping memastikan kestabilan dan ketahanan bahan.

3. Pemprosesan berketepatan tinggi: Ketepatan pemprosesan PCB radar gelombang milimeter adalah sangat tinggi, dan beberapa ralat kecil secara langsung akan menjejaskan ketepatan pengukuran dan kestabilan kerja radar.

Proses pembuatan PCB radar gelombang milimeter perlu melalui banyak proses halus, termasuk reka bentuk PCB, pembuatan, pemasangan, ujian, dll.

Titik kawalan pemprosesan terutamanya termasuk:

1.Pemilihan bahan: pilih bahan yang memenuhi keperluan aplikasi radar gelombang milimeter, seperti bahan PTFE dengan pemalar dielektrik rendah dan kehilangan rendah.

2. Reka bentuk dan pembuatan: Semasa proses reka bentuk dan pembuatan, perhatian khusus harus diberikan kepada prestasi elektrik, saiz dan ketepatan yang berkaitan dengan penggunaan radar gelombang milimeter. Dalam proses pembuatan, peralatan dan proses pemprosesan berketepatan tinggi perlu diguna pakai, seperti lebar talian minimum/jarak talian diperlukan 4 mil atau kurang.

3. Keserasian akustik dan elektromagnet: Untuk mengelakkan gangguan prestasi, radar gelombang milimeter PCB harus memberi perhatian kepada kawalan akustik dan keserasian elektromagnet. Getaran hendaklah dielakkan semasa pemprosesan, dan zon pemisahan keserasian elektromagnet hendaklah dirancang.

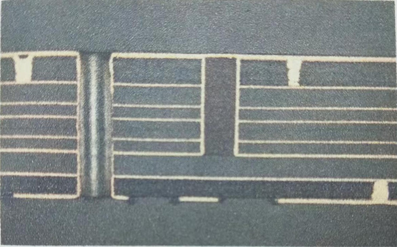

Gambar: keratan rentas papan

Spesifikasi papan sampel

Item: Papan radar gelombang milimeter

Lapisan:8

Bahan:S1000-2M tambah R04350B tambah R03003G2

Ketebalan papan:1.1±0.11mm

Rawatan permukaan: OSP
