8 lapisan lubang buta pcb merujuk kepada papan litar dengan 8 lapisan dan teknologi lubang buta.

Dengan semakin banyak keperluan fungsian dan keperluan prestasi yang lebih kukuh untuk produk elektronik, ketumpatan pendawaian yang sepadan dan ketumpatan lubang papan bercetak semakin tinggi dan lebih tinggi, menjadikannya semakin sukar. Untuk menyesuaikan diri dengan aliran ini, Sihui Fuji terus membeli peralatan baharu dan memperkenalkan proses baharu untuk memenuhi keperluan pembangunan produk elektronik. Penyelidikan menunjukkan bahawa salah satu cara yang paling berkesan untuk meningkatkan ketumpatan pendawaian PCB ialah mengurangkan bilangan lubang melalui dan menambah bilangan lubang buta. Oleh itu, teknologi pembuatan lubang buta telah menjadi teknologi utama untuk pembangunan papan litar bercetak.

Ciri-cirinya ialah terdapat tebuk di tengah papan, tetapi tidak ada tebuk di lapisan atas dan bawah. Reka bentuk ini bertujuan untuk meningkatkan keupayaan papan litar untuk mencapai penyepaduan yang ketat, menjadikan produk elektronik lebih kecil, lebih ringan dan lebih cekap. 8-papan lubang buta lapisan digunakan secara meluas dalam pembuatan dan reka bentuk produk elektronik, seperti telefon mudah alih, komputer dan elektronik pengguna lain, instrumen perubatan, aeroangkasa dan bidang lain.

Pembuatan papan ini memerlukan teknologi berketepatan tinggi dan peralatan canggih. Proses pembuatan merangkumi pelbagai langkah seperti pengimejan, salutan kuprum, penggunaan air kimia, penyaduran tembaga, penggerudian, penyaduran elektrik, dan lain-lain. Antaranya, penggerudian merupakan langkah penting dalam mencapai papan litar lubang buta. Mesin gerudi perlu membuat lubang dengan tepat mengikut bilangan lapisan, kedalaman dan kedudukan yang telah ditetapkan untuk menggerudi lubang.

Dalam teknologi bukan melalui lubang, aplikasi lubang buta dan lubang terkubur boleh mengurangkan saiz dan kualiti papan litar lubang tertimbus buta, mengurangkan bilangan lapisan, meningkatkan keserasian elektromagnet, meningkatkan ciri produk elektronik, mengurangkan kos, dan juga menjadikan kerja reka bentuk lebih mudah dan cepat. Dalam reka bentuk dan pemprosesan PCB tradisional, melalui lubang boleh membawa banyak masalah. Pertama, mereka menduduki sejumlah besar ruang yang berkesan, dan kedua, sejumlah besar lubang melalui padat, yang juga menimbulkan halangan besar kepada pendawaian lapisan dalam PCB berbilang lapisan. Ini melalui lubang menduduki ruang yang diperlukan untuk pendawaian, dan ia padat melalui permukaan kuasa dan lapisan tanah. Mereka juga merosakkan ciri impedans kuasa dan lapisan tanah, menyebabkan kuasa dan lapisan tanah gagal. Dan kaedah penggerudian mekanikal konvensional akan memerlukan 20 kali lebih banyak kerja daripada menggunakan teknologi penggerudian tanpa panduan.

Papan jenis ini bukan sahaja mempunyai ketepatan dan kebolehpercayaan yang tinggi, tetapi juga mempunyai anti-gangguan yang baik, dan keupayaan pencegahan turun naik elektronik. Oleh kerana keupayaannya untuk menyelesaikan masalah silang silang di dalam papan litar elektronik dengan lebih berkesan, menjadikan produk elektronik beroperasi dengan lebih stabil, ia telah disambut baik oleh banyak pengeluar. Bagi pengguna individu biasa, ia juga merupakan peranti elektronik yang boleh dipercayai yang meningkatkan kualiti dan prestasi produk, memberikan perlindungan yang lebih cekap dan selamat untuk kegunaan harian orang ramai.

Sihui Fuji telah berjaya menghasilkan 8-papan litar lubang buta lapisan secara besar-besaran, dan melalui pengeluaran percubaan berterusan dan pengumpulan pengalaman, telah membentuk kelebihan teknikal yang unik.

Sebagai produk teknologi canggih, 8-pcb lubang buta lapisan telah menggalakkan pembangunan teknologi elektronik dan memberikan jaminan yang lebih cekap dan boleh dipercayai untuk produk elektronik. Pada masa hadapan, dengan perkembangan teknologi, produk elektronik sebegini sudah pasti akan mempunyai rangkaian aplikasi yang lebih luas.

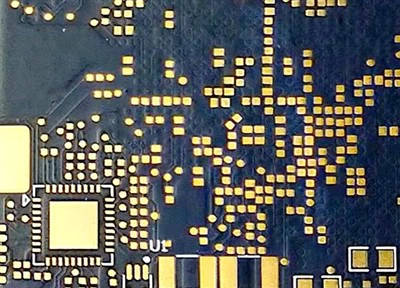

Gambar: 8 lapisan lubang buta pcb

Spesifikasi papan sampel

Item: 8 lapisan lubang buta pcb

Bahan:S1000-2M

Ketebalan papan:1.6±0.16mm

Rawatan permukaan:ENIG
