Untuk tanda jarum E-tester pcb

Dalam proses pembuatan papan PCB, untuk memastikan kualiti keseluruhan memenuhi keperluan, adalah perlu untuk menguji prestasi parameter elektrik dan tepat pada masanya mencari masalah yang tidak normal seperti rintangan litar pintas. Meningkatkan hasil pengeluaran PCB dengan berkesan, mengurangkan kerugian yang tidak perlu. Ujian elektrik adalah untuk menguji arus dan voltan komponen elektronik yang disambungkan ke papan litar untuk mengesan sama ada keadaan kerja papan adalah normal. Jika kelajuan pengapit lekapan terlalu tinggi, kelajuan probe jarum terbang terlalu cepat, dan tekanan terlalu besar, tanda jarum ujian akan ditinggalkan pada papan PCB.

Masalah tanda jarum merujuk kepada masalah di mana jarum ujian akan menyebabkan kesan pada permukaan plat kuprum semasa ujian elektrik pcb. Ini akan menyebabkan perubahan dalam kapasiti permukaan papan kuprum, dengan itu menjejaskan ketepatan ujian elektrik papan litar bercetak. Walaupun masalah tanda jarum sering berlaku dalam ujian elektrik pcb, kita sebenarnya boleh mengelakkannya melalui beberapa kaedah.

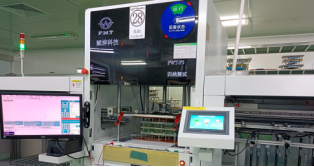

Pada masa ini, kaedah rawatan permukaan yang paling biasa untuk papan PCB termasuk HASL dan penyaduran emas. Kaedah rawatan yang berbeza dipengaruhi oleh bahan yang berbeza, dan keupayaan mereka untuk menahan ujian prestasi parameter elektrik juga berbeza. Ujian prestasi elektrik PCB termasuk ujian katil jarum dan ujian jarum terbang. Semasa proses ujian, prestasi papan litar bercetak terjejas. Rawatan tanda jarum berkaitan secara langsung dengan rawatan permukaan titik ujian lain. Lebar maksimum tanda jarum pada papan HASL hendaklah kurang daripada 70um. Faktor-faktor yang mempengaruhi tanda jarum termasuk struktur probe, bahan, dan kaedah kawalan.

Semasa proses ujian elektrik, adalah perlu untuk mengawal parameter yang berkaitan secara automatik seperti ketinggian angkat jarum, motor stepper, parameter subbahagian dan kelajuan permulaan. Ujian itu mencetuskan tindakan nyahpecutan pada sensor tekanan mikro mekanisme siasatan, tetapi disebabkan oleh pengaruh sensor tekanan, proses itu tidak dapat dikawal semasa ujian siasatan, mengakibatkan pelbagai kecacatan tanda jarum yang serius yang tidak dapat memenuhi keperluan ujian industri. Kaedah kawalan gerakan kuar ujian konvensional ini tidak dapat mencapai kawalan yang baik. Pada masa ini, kaedah kawalan yang lebih maju boleh memasang sensor laser pada probe ujian untuk memastikan kawalan yang munasabah bagi tanda jarum.

Untuk mengesan secara berkesan masalah tanda jarum yang dihasilkan semasa proses ujian probe terbang, kita boleh menghasilkan semula fenomena dan akhirnya menentukan proses penjanaan calar. Pada masa yang sama, kita juga boleh mengawal kelajuan probe, kelajuan pergerakan, dan kedalaman tong relau pad kimpalan probe terbang. Calar dipengaruhi oleh masalah jarum jarum yang berterusan, tertumpu di kawasan palam, mengakibatkan ketumpatan titik pengukur yang agak tinggi dalam barisan soket. Punca tanda jarum adalah ketebalan papan, ketinggian angkat jarum, dan kelajuan pergerakan kuar. Ia perlu berulang kali mempertimbangkan faktor-faktor komprehensif ketinggian mengangkat dan kelajuan pergerakan di belakang papan untuk menyelesaikan masalah tanda jarum dengan berkesan.

Pada masa ini, ujian probe terbang termasuk jarum berbentuk pisau, jarum berbentuk jarum, dan jarum rintangan rendah, dengan jenis jarum yang berbeza menghasilkan tanda jarum yang berbeza dalam keadaan yang sama.

Menyelesaikan tanda jarum ujian elektrik pada papan litar bercetak memerlukan proses yang kompleks yang mengambil kira pelbagai faktor. Dengan mengambil langkah pencegahan yang sesuai, kami boleh meningkatkan kualiti dan prestasi papan litar bercetak sambil mengekalkan kecekapan dan kebolehpercayaan pengeluaran.
